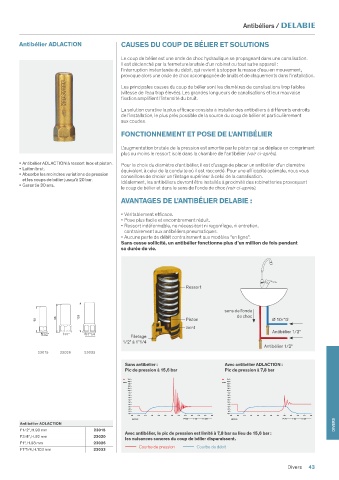

Antibéliers /


            Antibélier ADLACTION                CAUSES DU COUP DE BÉLIER ET SOLUTIONS

                                                Le coup de bélier est une onde de choc hydraulique se propageant dans une canalisation.
                                                Il est déclenché par la fermeture brutale d’un robinet ou tout autre appareil :
                                                l’interruption instantanée du débit, qui revient à stopper la masse d’eau en mouvement,
                                                provoque alors une onde de choc accompagnée de bruits et de claquements dans l’installation.
                                                Les principales causes du coup de bélier sont les diamètres de canalisations trop faibles
                                                (vitesse de l’eau trop élevée). Les grandes longueurs de canalisations et leur mauvaise
                                                fixation amplifient l’intensité du bruit.
                                                La solution curative la plus efficace consiste à installer des antibéliers à différents endroits
                                                de l’installation, le plus près possible de la source du coup de bélier et particulièrement
                                                aux coudes.
                                                FONCTIONNEMENT ET POSE DE L’ANTIBÉLIER

                                                L'augmentation brutale de la pression est amortie par le piston qui se déplace en comprimant
                                                plus ou moins le ressort isolé dans la chambre de l'antibélier (voir ci-après).
            • Antibélier ADLACTION à ressort Inox et piston.   Pour le choix du diamètre d’antibélier, il est d’usage de placer un antibélier d'un diamètre
            • Laiton brut.                      équivalent à celui de la conduite où il est raccordé. Pour une efficacité optimale, nous vous
            • Absorbe les moindres variations de pression   conseillons de choisir un filetage supérieur à celui de la canalisation.
             et les coups de bélier jusqu'à 20 bar.  Idéalement, les antibéliers devront être installés à proximité des robinetteries provoquant
            • Garantie 30 ans.
                                                le coup de bélier et dans le sens de l’onde de choc (voir ci-après).
                                                AVANTAGES DE L’ANTIBÉLIER DELABIE :

                                                • Véritablement efficace.
                                                • Pose plus facile et encombrement réduit.
                                                • Ressort indéformable, ne nécessitant ni regonflage, ni entretien,
                                                 contrairement aux antibéliers pneumatiques.
                                                • Aucune perte de débit contrairement aux modèles "en ligne".
                                                Sans cesse sollicité, un antibélier fonctionne plus d’un million de fois pendant
                                                sa durée de vie.







                                                                       Ressort



                                                                                    sens de l'onde
                  90     98      103                                   Piston           de choc      Ø 10/12
                                                                       Joint
                                                                                                     Antibélier 1/2"
                     F1/2"   F1"    F1"1/4
                                                   Filetage
                                                1/2" à 1"1/4
                                                                                                  Antibélier 1/2"
                   23015   23026   23033
                                                 Sans antibélier :                  Avec antibélier ADLACTION :
                                                 Pic de pression à 15,6 bar         Pic de pression à 7,8 bar
                                                  16,0                               16,0
                                                bar  15,0                          bar  15,0
                                                  14,0                               14,0
                                                10xl/s                             10xl/s
                                                  13,0                               13,0
                                                  12,0                               12,0
                                                  11,0                               11,0
                                                  10,0                               10,0
                                                  9,0                                9,0
                                                  8,0                                8,0
                                                  7,0                                7,0
                                                  6,0                                6,0
                                                  5,0                                5,0
                                                  4,0                                4,0
                                                  3,0                                3,0
                                                  2,0                                2,0
                                                  1,0                                1,0
                                                  0,0                                0,0
                                                   0,0  0,5  1,0  1,5  2,0  2,5  3,0  3,5  4,0  4,5  5,0  5,5  6,0  0,0  0,5  1,0  1,5  2,0  2,5  3,0  3,5  4,0  4,5  5,0  5,5  6,0
                                                    seconds           15,6  3,0  12,6  seconds           7,9  4,3  3,6
            Antibélier ADLACTION                                                                                           DIVERS DIVERS
            F1/2", H.90 mm            23015
                                                 Avec antibélier, le pic de pression est limité à 7,8 bar au lieu de 15,6 bar :
            F3/4", H.92 mm            23020      les nuisances sonores du coup de bélier disparaissent.
            F1", H.98 mm              23026
                                                      Courbe de pression  Courbe de débit
            F1"1/4, H.103 mm          23033
